垂直电缆安装: 1.卷筒安装在顶端。 2.电缆出现方向垂直向下。 3.运行速度为: 10米/分钟--40米/分钟。 4.加速度可达0.3 m/s。 5.自由下垂的电缆长度L0不考虑
电缆卷筒主要产品有以下几种形式:配重式、力距电机式、磁滞式、变频传动式。

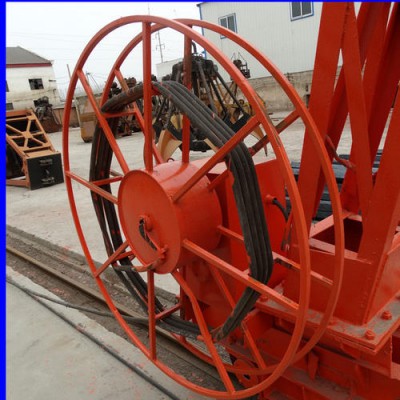

电缆卷筒分为:弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
选型指南:
1、弹簧式电缆卷筒适用于交流500V以下各种移动电器设备;
2、线缆的卷取长度以安装方式,配备线缆长度分别为:
①方式A为L+3圈。
②方式B为L+h+3圈(其中h值在订货时必须注明)。
③方式CD中,为L+H+h+3圈。
④方式E、F,根据用户现场情况确定,订货时另行注明。
3、方式C中卷筒固定在地面、收放线缆时,线缆与地面存在相互摩擦,此时请在线缆运动轨迹范围内铺设轨道以减少线缆的摩损。
4、方式F中一般取H=0.14L、h=0.5H,如果H<0.14L,h<0.5H,则定货时必须注明H,h值。
5、电缆卷筒如需要在单梁行车上与电动葫芦共同配用,可配给特制的滚轮支架部件,以便安装使用。
6、卷筒上线缆的收、放方向在外形尺寸图中以表明,特殊要求,订货时必须注明。
7、外形尺寸表中(质量)一栏中,不包含线缆的质量。
8、电动式卷筒结构式以悬臂式为主(一般不标注)。
9、特型卷筒、特殊用途产品请用户来人来函共同商议。
